设备概述

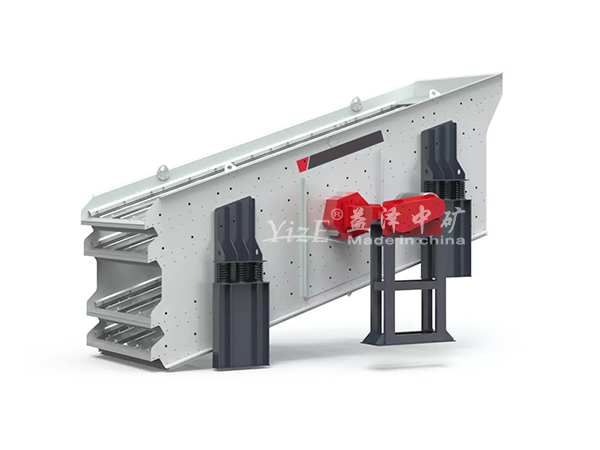

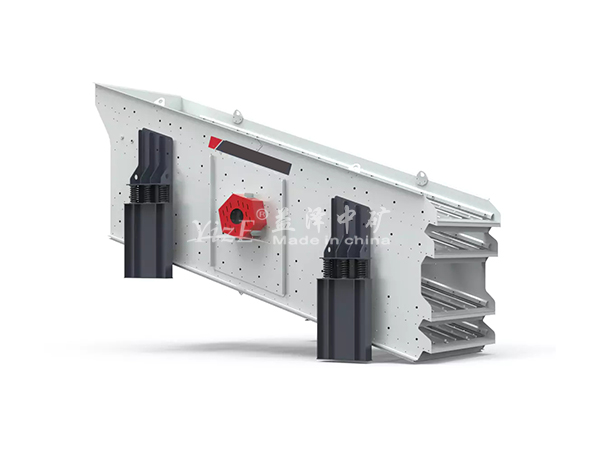

NYS系列圆振筛是一种采用圆形振动轨迹的筛分设备，主要用于中、粗粒度物料的干式或湿式筛分。其设计特点是结构简单、运行稳定、处理量大，广泛应用于矿山、砂石骨料、煤炭、冶金等行业的分级、脱水、脱泥等作业。

工作原理

1. 圆形振动轨迹：

   • 通过单轴激振器产生圆形振动轨迹，使物料在筛面上均匀分散并快速透筛。

2. 分层筛分：

   • 物料在筛面上通过跳跃式运动分层，粗颗粒迅速移动到上层，细颗粒下沉透筛，提升筛分精度。

3. 自清洁功能：

   • 高频振动防止筛孔堵塞，尤其适合粘性物料或高湿度物料筛分。

4. 可调参数：

   • 通过调节偏心块角度或振动频率，可改变筛分强度及物料运动速度，适应不同工况需求。



结构特点

1. 单轴激振器设计：

   • 激振器结构简单，维护方便，运行稳定，适合长时间高负荷运行。

2. 筛箱结构：

   • 筛箱采用高强度钢板焊接，抗振性强，寿命长。

3. 多层筛网配置：

   • 支持1-4层筛网（如聚氨酯、橡胶或金属筛板），可同时分离多种粒度物料。

4. 弹性支撑系统：

   • 橡胶弹簧或复合弹簧支撑，减少设备对基础的冲击力，降低安装要求。

5. 密封防尘设计：

   • 全封闭结构或防尘罩配置，减少筛分过程中的粉尘外溢，符合环保标准。




技术优势

1. 筛分：

   • 圆形振动轨迹使物料快速分层，处理量比普通振动筛提高20%-35%。

2. 高精度分级：

   • 筛面布置合理，细粒级物料透筛率可达95%以上。

3. 低维护成本：

   • 激振器采用脂润滑轴承，维护周期长，更换部件便捷。

4. 适应性强：

   • 可处理含水率≤8%的湿粘物料，筛孔尺寸范围广（0.5-100mm）。

5. 节能环保：

   • 功率配置优化，能耗比传统振动筛低10%-15%，粉尘封闭设计减少环境污染。

典型应用场景

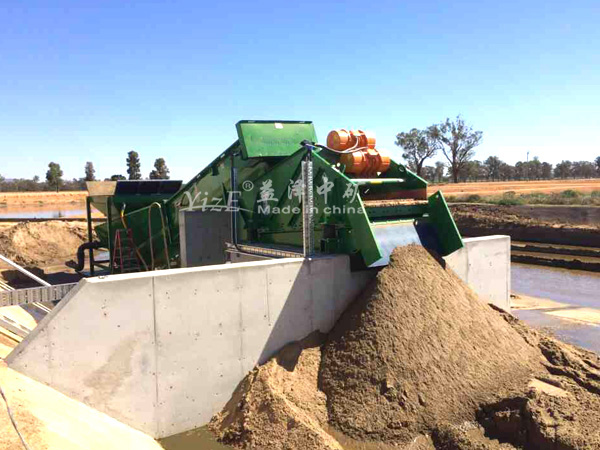

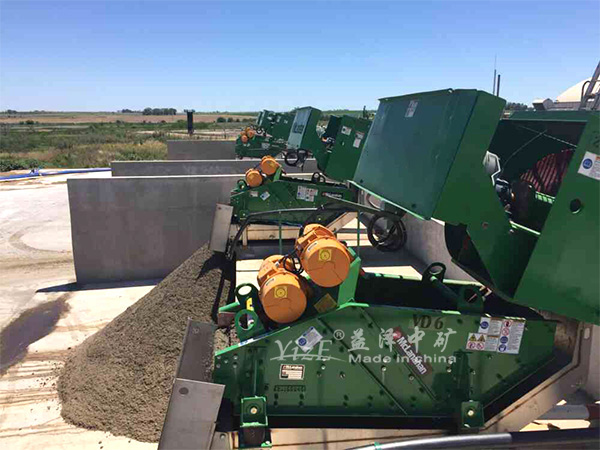

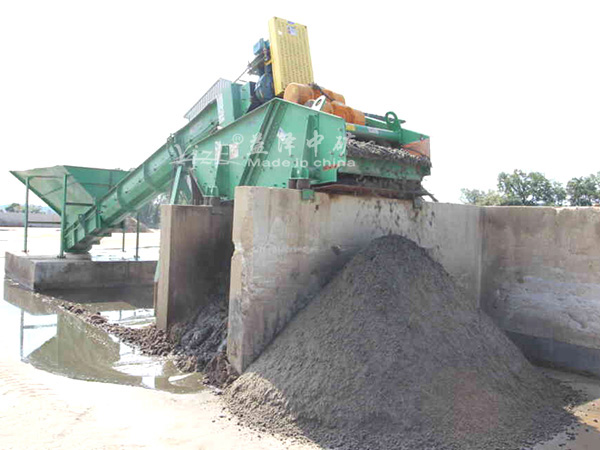

• 砂石骨料分级：机制砂、天然砂的粒度分级（如0-5mm、5-10mm）。

• 矿山选矿：铁矿石、铜矿石、金矿的预筛分或尾矿脱水。

• 煤炭行业：原煤分级、洗选煤脱泥脱水。

• 建材行业：水泥熟料、石灰石、石英砂的筛分与除杂。

• 化工领域：化肥、塑料颗粒的精细分级。




选型参数参考

注意事项

1. 筛网选择：

   • 根据物料特性（如硬度、粘度）选择筛板材质（聚氨酯耐磨、金属抗冲击）。

2. 激振器维护：

   • 定期检查激振器轴承温度及润滑状态，避免缺脂导致磨损。

3. 安装要求：

   • 设备需水平安装，基础混凝土强度需满足载荷要求，减少共振影响。

4. 物料均匀给料：

   • 进料口需配置缓冲装置或均匀给料机，避免偏载导致筛网局部损坏。

5. 停机清理：

   • 长期停用前需清理筛面残留物料，防止筛板变形或腐蚀。




与同类设备对比优势

NYS系列圆振筛凭借其高精度筛分、处理量大及低能耗特点，已成为砂石骨料、矿山选矿等领域的核心筛分设备。如需选型支持或定制化方案，请提供以下信息：

• 物料类型及特性（如粒度、含水率、含泥量）

• 筛分目标（分级、脱水、除杂等）

• 处理量要求（t/h）

• 场地限制（如空间、电源条件）
